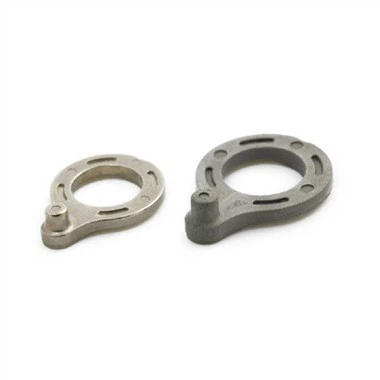

Scanner Ncej MIM Parts

Khoom Taw Qhia

Kev tsim cov txheej txheem ntawm rotating ncej ntawm tus lej tsis siv neeg scanner
Cov qauv siv hluav taws xob, Scanner Shaft MIM Parts, muaj feem xyuam rau kev ua haujlwm ntawm cov khoom siv hluav taws xob, tshwj xeeb tshaj yog rau lub tshuab luam ntawv tsis siv neeg.

Keeb kwmTechnique
Electronic information engineering yog ib hom kev kawm uas siv cov thev naus laus zis niaj hnub xws li khoos phis tawj los tswj thiab ua cov ntaub ntawv hluav taws xob. Nws tsuas yog kawm txog kev nrhiav tau thiab ua cov ntaub ntawv, tsim, kev tsim kho, kev siv thiab kev koom ua ke ntawm cov khoom siv hluav taws xob thiab cov ntaub ntawv. Hluav taws xob cov ntaub ntawv engineering tau suav nrog kev sib raug zoo Electronic cov ntaub ntawv engineering yog ib qho tseem ceeb uas ua ke nrog cov cuab yeej siv hluav taws xob niaj hnub, cov ntaub ntawv thev naus laus zis, thiab kev sib txuas lus thev naus laus zis.
Tus lej scanner yog lub tshuab uas nyeem cov ntaub ntawv barcode. Nws tso lub teeb ci infrared, thiab tom qab ntawd siv lub nti los txiav txim siab raws li qhov kev xav tau, thiab thaum kawg rov qab ua tus cim raug sawv cev los ntawm barcode. Cov code scanners uas twb muaj lawm yog tag nrho cov dhau Scanning lis dej num los ntawm kev tuav hauj lwm yog inefficient thiab tsis haum rau scanning lis dej num ntawm mobile khoom ntawm cov kab ntau lawm.

Technical Realization Elements
Lub hom phiaj ntawm cov qauv siv hluav taws xob Scanner Shaft MIM Parts yog muab lub tshuab luam ntawv tsis siv neeg code scanner, uas muaj qhov zoo ntawm tsis siv neeg code scanning thiab daws qhov teeb meem ntawm kev ua haujlwm qis ntawm phau ntawv code scanning.
Yuav kom ua tiav lub hom phiaj saum toj no, cov qauv siv hluav taws xob muab cov kev daws teeb meem hauv qab no: lub tshuab luam ntawv tsis siv neeg code, suav nrog lub thawv, sab saum toj ntawm lub thawv sab xis yog tsau txuas nrog tus maub los, thiab hauv qab ntawm sab xis ntawm Lub thawv sab hauv kab noj hniav yog tsau txuas nrog A lub cev muaj zog, lub rotating ncej ntawm lub cev muaj zog txuas nrog thawj lub iav, sab xis ntawm lub puab kab noj hniav ntawm lub thawv thiab saum toj no lub cev muaj zog yog fixedly txuas nrog lub rotating ncej, thiab cov nto ntawm lub rotating ncej yog muab nrog ib tug iav piv rau thawj iav. Rau qhov thib ob iav, lub puab kab noj hniav ntawm lub thawv yog muab nrog lub tes tsho, lub tes tsho sab saum toj txuas mus rau sab nraud ntawm lub thawv, lub puab kab noj hniav ntawm lub tes tsho yog muab nrog ib tug ntsug pas nrig, thiab sab saum toj ntawm lub ntsug pas nrig. txuas mus rau lub casing Lub sab saum toj ntawm lub raj, hauv qab ntawm lub ntsug pas nrig txuas mus rau lub puab kab noj hniav ntawm lub thawv, sab saum toj ntawm lub ntsug pas nrig yog fixedly txuas nrog lub code scanner plhaub, thiab sab xis ntawm lub pem hauv ntej nto ntawm lub code scanner plhaub yog txav txuas nrog lub pas nrig tig, yog li qhov kawg ntawm lub pas nrig tig deb ntawm lub plhaub ntawm lub tshuab luam ntawv yog txuas nrog txuas txuas txuas, hauv qab ntawm qhov txuas txuas txuas txuas nrog rau sab saum toj ntawm lub thawv, Hauv qab ntawm tus pas nrig ntsug yog tsau txuas nrog lub nplhaib oval, thiab qhov chaw ntawm lub nplhaib oval yog muab nrog Ib qho elliptical chute, txoj cai kawg ntawm lub rotating ncej khiav los ntawm lub nplhaib elliptical thiab txuas mus rau sab laug ntawm lub nplhaib elliptical. , sab laug Qhov kawg ntawm lub rotating ncej yog fixedly txuas nrog ib tug txuas txuas, thiab qhov kawg ntawm lub connecting pas nrig nyob deb ntawm lub rotating ncej yog fixedly txuas nrog ib tug zawv zawg pas nrig, yog li qhov kawg ntawm tus swb bar deb ntawm lub txuas txuas txuas mus rau sab hauv. kab noj hniav ntawm lub elliptical chute, sab laug ntawm lub puab kab noj hniav ntawm lub code scanner plhaub yog fixedly txuas nrog ib tug kho qhov muag lens, thiab nyob rau sab saum toj ntawm lub puab kab noj hniav ntawm lub code scanner plhaub yog fixedly txuas nrog lub teeb transmitter Lub photoelectric converter yog. fixedly txuas mus rau hauv qab ntawm lub puab kab noj hniav ntawm lub code scanner vaj tse, lub davhlau ya nyob twg yog fixedly txuas mus rau sab xis ntawm lub code scanner vaj tse, thiab cov maub los yog hluav taws xob txuas nrog lub cev muaj zog.
Qhov zoo dua, txoj cai kawg ntawm lub rotating ncej khiav los ntawm sab xis ntawm lub puab kab noj hniav ntawm lub thawv thiab yog movably txuas nrog ib tug bearing.
Qhov zoo dua, qhov saum npoo ntawm thawj iav yog muab nrog thawj cov hniav, thiab qhov chaw ntawm lub iav thib ob yog muab nrog cov hniav thib ob sib piv rau thawj cov hniav.
Zoo dua, qhov saum npoo ntawm lub thawv lub cev yog muab nrog lub qhov txias txias, thiab tus naj npawb ntawm cov qhov txias txias tsis tsawg dua peb.
Qhov zoo dua, kiv cua cov hniav yog sheathed rau ntawm qhov chaw ntawm lub rotating ncej thiab nruab nrab ntawm lub thib ob bevel iav thiab lub nplhaib elliptical.

Piv nrog rau cov kos duab ua ntej, cov txiaj ntsig zoo ntawm cov qauv siv hluav taws xob muaj raws li hauv qab no:
1. Cov qauv siv hluav taws xob yog muab nrog lub cev muaj zog nyob rau hauv cov kab noj hniav sab hauv ntawm lub thawv lub cev, thiab tus maub los tswj kev sib hloov ntawm lub cev muaj zog. Lub cev muaj zog ncej tsav thawj lub iav kom tig, thawj lub iav tsav lub iav thib ob tig, thiab lub iav thib ob tsav cov ncej tig mus. Lub rotating ncej tsav tus pas txuas txuas mus tig, thiab tus pas txuas txuas tsav lub pas nrig kom tig. Cov pas nrig zawv zawg zawv zawg hauv lub elliptical chute, uas ua rau lub nplhaib elliptical txav mus los. Lub nplhaib elliptical tsav lub pas nrig ntsug kom txav mus los. Lub pas nrig ntsug tsav lub plhaub scanner kom txav mus los. Tus lej scanner tuaj yeem txheeb xyuas cov lej barcodes, uas tsim nyog rau kev txheeb xyuas cov lej ntawm cov khoom lag luam ntawm lub xov tooj ntawm cov kab ntau lawm, txhim kho cov txiaj ntsig ntawm kev luam theej duab.
2. Cov qauv siv hluav taws xob yog siv los txwv kev txav ntawm txoj kab ntsug los ntawm kev teeb tsa ntawm lub tes tsho, uas ua kom muaj kev txav txav ntawm txoj kab ntsug. Kev sib koom tes ntawm cov rotating bar thiab txuas txuas yog siv los txhawb ib qho kawg ntawm cov code scanner plhaub, thiab zawv zawg bar yog tsav los ntawm kev sib txuas bar. Cov pas nrig txav mus rau hauv lub elliptical chute, uas tuaj yeem tsav lub nplhaib elliptical kom txav mus los. Los ntawm kev koom tes ntawm optical lens, lub teeb qhov chaw transmitter thiab photoelectric converter, nws yog siv los sau thiab ua cov ntaub ntawv. Cov teeb liab kho qhov muag pom tau hloov mus rau hauv lub teeb liab hluav taws xob, thiab tom qab ntawd cov teeb liab hluav taws xob Nws hloov mus rau hauv cov teeb liab digital thiab xa mus rau lub computer rau kev ua haujlwm. Los ntawm kev koom tes ntawm cov kiv cua thiab cov cua kub dissipation qhov, lub cev muaj zog nyob rau hauv lub thawv tuaj yeem dissipated tshav kub, prolonging lub neej kev pab cuam ntawm lub cev muaj zog, thiab cov bearing yog siv los txhawb lub rotating ncej, uas yog tseem yooj yim rau kev sib hloov dawb. ntawm lub rotating ncej. .

Kev piav qhia ntawm kos duab
Fig. 1 yog cov qauv tsim qauv ntawm cov qauv siv hluav taws xob;
Daim duab 2 yog sab laug saib ntawm cov qauv siv hluav taws xob;
FIG. 3 yog daim duab schematic ntawm cov qauv sab hauv ntawm lub plhaub ntawm tus lej scanner ntawm qhov kev tsim kho tam sim no.
Nyob rau hauv daim duab: 1 lub cev lub cev, 2 maub los, 3 lub cev muaj zog, 4 thawj iav, 5 rotating ncej, 6 thib ob iav, 7 bushing, 8 ntsug pas nrig, 9 scanner plhaub, 10 rotating pas nrig, 11 txuas thaiv, 12 elliptical rings, 13 elliptical chutes, 14 txuas rods, 15 zawv zawg rods, 16 optical lo ntsiab muag, 17 lub teeb qhov chaw emitters, 18 photoelectric converters, 19 terminals, 20 kiv cua hniav, 21 bearings, 22 lub qhov txias txias.

Cov kev nthuav dav
Cov kev daws teeb meem nyob rau hauv lub embodiments ntawm lub invention tam sim no yuav qhia meej thiab tag nrho nrog rau cov duab kos nyob rau hauv lub embodiments ntawm Scanner ncej MIM Qhov chaw ntawm lub invention tam sim no. Obviously, cov piav qhia embodiments tsuas yog ib feem ntawm lub embodiments ntawm tam sim no invention, thiab tsis yog tag nrho cov piv txwv. Raws li cov embodiments ntawm cov qauv siv hluav taws xob tam sim no, tag nrho lwm cov embodiments tau los ntawm cov neeg ntawm cov txuj ci zoo tib yam hauv kev kos duab yam tsis muaj kev siv tswv yim muaj tswv yim yog los ntawm kev tiv thaiv ntawm cov qauv siv hluav taws xob tam sim no.
Thov xa mus rau daim duab 1-3, lub tshuab luam ntawv tsis siv neeg code, suav nrog lub thawv lub cev 1, tus maub los 2 yog txuas ruaj khov rau sab saum toj ntawm sab xis ntawm lub thawv lub cev 1, thiab lub cev muaj zog 3 txuas nrog rau hauv qab. ntawm sab xis ntawm lub puab kab noj hniav ntawm lub cev lub cev 1, thiab lub cev muaj zog 3 Lub rotating ncej yog fixedly txuas nrog thawj iav 4, sab xis ntawm lub puab kab noj hniav ntawm lub cev lub cev 1 thiab yog fixedly txuas nrog lub rotating ncej. 5 saum toj no lub cev muaj zog 3, txoj cai kawg ntawm lub rotating ncej 5 khiav los ntawm sab xis ntawm lub puab kab noj hniav ntawm lub thawv lub cev 1 thiab txav los ntawm cov kabmob 21 Kev sib txuas yog siv los txhawb lub rotating ncej 5 los ntawm kev teeb tsa ntawm cov kabmob. 21, thiab nws kuj yog qhov yooj yim rau kev sib hloov dawb ntawm lub rotating ncej 5. Qhov saum npoo ntawm lub rotating ncej 5 yog lub tes tsho nrog ib tug thib ob iav 6 uas yog sib xws nrog thawj iav 4, thiab thawj iav 4 Qhov saum npoo yog muab nrog. thawj cov hniav, qhov chaw ntawm lub iav thib ob 6 yog muab nrog ob cov hniav sib piv cov thawj cov hniav, lub puab kab noj hniav ntawm lub thawv lub cev 1 yog muab nrog ib lub tes tsho 7, thiab sab saum toj ntawm lub tes tsho 7 txuas mus rau lub thawv. Sab nraum lub cev 1, lub puab kab noj hniav ntawm lub casing 7 yog muab nrog ib tug ntsug pas nrig 8, lub sab saum toj ntawm lub ntsug pas nrig 8 txuas mus rau sab saum toj ntawm lub casing 7, hauv qab ntawm tus pas nrig ntsug 8 txuas mus rau lub puab kab noj hniav. lub thawv lub cev 1, thiab sab saum toj ntawm tus pas nrig ntsug 8 yog tsau Tus lej scanner plhaub 9 txuas nrog, thiab sab xis ntawm sab pem hauv ntej ntawm tus lej scanner plhaub 9 yog txav txuas nrog lub pas nrig tig 10, thiab qhov kawg ntawm qhov rotating pas nrig 10 deb ntawm lub code scanner plhaub 9 yog fixedly txuas nrog ib qho txuas txuas 11, thiab hauv qab ntawm qhov txuas txuas 11 txuas nrog lub thawv. Sab saum toj ntawm lub cev 1 yog tsau txuas nrog, thiab yog siv los txhawb ib kawg ntawm lub scanner vaj tse 9 los ntawm kev koom tes ntawm lub rotating pas nrig 10 thiab qhov txuas txuas 11. Hauv qab ntawm tus pas nrig ntsug 8 yog fixedly txuas nrog lub nplhaib elliptical. 12, thiab saum npoo ntawm lub rotating ncej 5 yog nyob rau ntawm lub khob thib ob. Lub kiv cua 20 yog teem nruab nrab ntawm lub iav 6 thiab lub nplhaib elliptical 12, thiab lub tes tsho 7 yog siv los txwv txoj kev txav ntawm txoj hlua ntsug 8 kom ntseeg tau tias txoj kev txav ntawm txoj hlua ntsug 8. Qhov saum npoo ntawm lub nplhaib elliptical 12 yog muab nrog elliptical chute 13. Txoj cai kawg ntawm lub rotating ncej 5 khiav los ntawm lub nplhaib elliptical 12 thiab txuas mus rau sab laug ntawm lub nplhaib elliptical 12. Sab laug kawg ntawm lub rotating ncej 5 yog fixedly txuas nrog ib tug txuas txuas 14, thiab qhov kawg ntawm tus pas txuas txuas 14 deb ntawm lub rotating ncej 5 yog fixedly txuas nrog ib tug zawv zawg pas nrig 15. Qhov kawg ntawm tus pas nrig 15 deb ntawm lub connecting pas nrig 14 txuas mus rau lub puab kab noj hniav ntawm lub elliptical chute 13, thiab tus pas txuas txuas. 14 tsav lub zawv zawg pas nrig 15 txav mus rau hauv lub elliptical chute 13, uas tuaj yeem tsav lub nplhaib elliptical 12 kom txav mus los. Lub lens kho qhov muag 16 yog tsau txuas rau sab laug, lub teeb pom kev zoo transmitter 17 yog txuas nrog rau sab saum toj ntawm lub puab kab noj hniav ntawm lub tshuab scanner vaj tse 9, lub photoelectric converter 18 yog tsau txuas rau hauv qab ntawm lub puab kab noj hniav ntawm lub scanner. vaj tse 9, thiab sab xis ntawm lub scanner vaj tse 9 Sab yog txuas nrog lub davhlau ya nyob twg 19, uas yog siv los sau thiab ua cov ntaub ntawv los ntawm kev koom tes ntawm lub lens optical 16, lub teeb transmitter 17 thiab photoelectric converter 18. Cov teeb liab pom qhov muag pom tau hloov mus rau hauv lub teeb liab hluav taws xob, thiab tom qab ntawd cov teeb liab hluav taws xob hloov mus rau hauv cov teeb liab digital. Kev xa mus rau lub khoos phis tawj rau kev ua haujlwm, qhov saum npoo ntawm lub thawv lub cev 1 yog muab nrog lub qhov txias txias 22, tus naj npawb ntawm qhov txias txias 22 tsis tsawg tshaj li peb, los ntawm kev koom tes ntawm cov kiv cua hniav 20 thiab qhov txias txias 22, lub cev muaj zog 3 nyob rau hauv lub thawv lub cev 1 yuav dissipated. Txhawm rau ua kom lub neej ntev ntawm lub cev muaj zog 3, tus maub los 2 yog hluav taws xob txuas nrog lub cev muaj zog 3, thiab lub cev muaj zog 3 yog ntsia rau hauv kab noj hniav ntawm lub cev lub cev 1, tus maub los 2 tswj kev sib hloov ntawm lub cev muaj zog 3 ncej, thiab kev sib hloov ncej ntawm lub cev muaj zog 3 tsav thawj iav 4 tig, thawj iav 4 tsav lub iav thib ob 6 mus rau tig, lub iav thib ob 6 tsav lub ncej tig 5 mus rau tig, cov ncej tig 5 tsav cov pas nrig txuas 14 tig. , thiab cov pas txuas txuas 14 tsav lub zawv zawg pas nrig 15 tig, thiab zawv zawg pas nrig 15 swb nyob rau hauv elliptical chute 13, ua rau lub nplhaib elliptical 12 txav mus los, lub nplhaib elliptical 12 tsav lub pas nrig ntsug 8 kom txav mus los. , thiab ntsug pas nrig 8 tsav cov code scanner plhaub 9 kom txav mus los, thiab cov lej scanning nce thiab nqis Cov cuab yeej tuaj yeem txheeb xyuas cov lej barcodes, uas yog tsim rau kev luam cov lej ntawm cov khoom txawb ntawm cov kab ntau lawm, txhim kho kev ua haujlwm. ntawm scannin g kod.
Thaum siv, tus maub los 2 tswj kev sib hloov ntawm lub ncej ntawm lub cev muaj zog 3, lub ncej ntawm lub cev muaj zog 3 tsav thawj lub iav 4 tig, thawj lub iav 4 tsav lub iav thib ob 6 tig, lub iav thib ob 6 tsav lub zog. Kev sib hloov ncej 5 mus rau tig, thiab kev sib hloov ncej 5 tsav kev sib txuas Cov pas nrig 14 tig, cov pas nrig txuas 14 tsav cov zawv zawg 15 tig, zawv zawg pas nrig 15 swb nyob rau hauv elliptical chute 13, thiab cov elliptical txav 12 thiab elliptical. nqes, lub nplhaib elliptical 12 tsav lub pas nrig ntsug 8 txav mus rau thiab nqis, thiab tus pas nrig ntsug 8 tsav lub scanner plhaub 9 Tsiv nce thiab nqis, lub scanner txav nce thiab nqis qhia cov khoom txav ntawm cov kab ntau lawm.
Raws li cov ntsiab lus: lub tshuab luam ntawv tsis siv neeg code, los ntawm lub thawv lub cev 1, tus maub los 2, lub cev muaj zog 3, thawj iav 4, tig ncej 5, lub iav thib ob 6, lub casing 7, ntsug pas nrig 8, thiab cov cai scanner plhaub 9, rotating pas nrig 10, kev twb kev txuas block 11, ellipse nplhaib 12, ellipse chute 13, txuas pas nrig 14, swb bar 15, optical lens 16, lub teeb qhov chaw emitter 17, photoelectric converter 18 thiab kev koom tes ntawm davhlau ya nyob twg 19 phau ntawv, tau daws scanning Qhov teeb meem ntawm tsis tshua muaj coding efficiency.
Txawm hais tias lub embodiments ntawm lub invention tam sim no tau qhia thiab piav qhia, cov neeg txawj nyob rau hauv cov kos duab tuaj yeem nkag siab tias ntau yam kev hloov pauv thiab kev hloov kho tuaj yeem ua rau cov embodiments yam tsis tau tawm ntawm lub hauv paus ntsiab lus thiab tus ntsuj plig ntawm kev tsim tam sim no, kev hloov pauv thiab kev hloov kho, cov peev txheej ntawm cov khoom siv. cov qauv siv hluav taws xob tam sim no yog txhais los ntawm cov lus thov ntxiv thiab lawv qhov sib npaug.
